Programmierter Multiplexor MPD4 (EC8404)

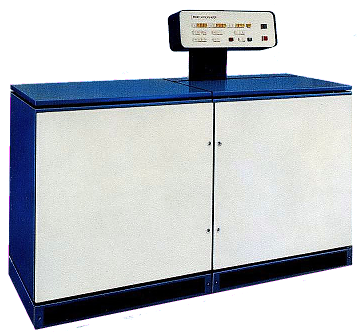

MPD4 EC8404 Der MPD4 ist eine Variante des Steuerrechners R4201. Er dient als programmierter Datenfernverarbeitungs-Multiplexor einer EDVA des ESER und wird an deren Multiplexkanal betrieben. Im Maximalausbau können bis zu zwölf Datenleitungen an einen MPD4 angeschlossen werden. Die Bezeichnung MPD entstand als Abkürzung der russischen Bezeichnung Муьлтиплексор Передачи Данных , die Chiffre in der ESER-Liste war EC8404. In der Sowjetunion, in Ungarn und Bulgarien waren die MPD1...3 entwickelt worden. Die Entwicklungen dieser Länder orientierten sich grundsätzlich an den Geräten IBM 270x. Unser MPD4 war hinsichtlich seiner Hardware also ein absoluter Exote.

In dieser Lösung war ein interessantes Potenzial hinsichtlich einer Verlagerung von Steuerfunktionen in den MPD im Sinne eines Front-End-Prozessors enthalten, dies hätte aber aufwendige Änderungen in den Betriebssystemen der ESER-Hostrechner erfordert und das war nicht durchsetzbar. Letztendlich musste erreicht werden, dass sich der MPD4 über sein Steuerprogramm auch wie eine IBM 2702 verhält, um den Betrieb an der EDVA des ESER zu ermöglichen.

Erste Muster wurden 1975 eingesetzt, die Fertigung erfolgte bis 1983 in Radeberg. Von den ca. 1300 gefertigten R4201 waren ca.50% MPD4, der Vertrieb erfolgte mit den ESER- EDVA- Systemen.

Funktionelles

Die Funktionsgruppen Zentrale Verarbeitungseinheit ZVE und Hauptspeicher HS (immer mit 16 KWorten) entsprechen vollständig denen des R4201, im MPD4 ist grundsätzlich eine Anschluss-Steuerung AS4 vorhanden, diese Funktionsgruppe stellt das Interface für den Anschluss an den Zentralrechner bereit. Weiter Anschluss-Steuerungen in Abhängigkeit vom konkreten Projekt dienen zum Anschluss der unterschiedlichen Terminals (damals als Abonnentenpunkt AP bezeichnet) über unterschiedliche Leitungstypen. Es waren dabei Baugruppen (sogenannte Halbpaneele) mit mehreren gleichartigen Anschluss-Steuerungen verfügbar, sodass hier nicht jede denkbare Konfiguration realisiert werden konnte. Für MPD4-Konfigurationen konnten folgende Anschluss-Steuerungen projektiert werden:

Damit stellt sich ein MPD4 immer als eine Zweischrankvariante des Basismodells R4201 dar. Weil die für den Betrieb als Multiplexer benötigten Test- und Betriebsprogramme vom Zentralrechner aus geladen wurden, war die typische Bedienperipherie (Schreibmaschine, Lochbandleser und Lochbandstanzer) nicht erforderlich.

Blockschaltbild

DFV_Konfiguration MPD4

Dieses Blockschaltbild stellt einen MPD4 in seinem Datenfernverarbeitungsumfeld dar. Nur die Terminalvariante AP4210 wurde in Radeberg hergestellt. Aus der zeitweisen Systemverantwortung für das Subsystem Datenfernverarbeitung resultierten aber umfangreiche Erprobungs- und Anpassungsarbeiten für alle gekoppelten Terminals, die hierzu von Radeberg erbracht wurden.
Mehr zu Terminals >>>

Technische Daten



Datenübertragungsgeräte

Für jede Kopplung an einer AS8 oder SAS war ein MODEM oder eine GDN erforderlich, sofern die Direktanschlussentfernung von ca. 15 m überschritten wurde.

Zum Zeitpunkt der Produktionsaufnahme des MPD4 mussten MODEM mit Übertragungsgeschwindigkeiten größer 200 bit/s und GDN-Einrichtungen aus Ungarn importiert werden. Für diese Geräte wurde eine Zulassung durch die Deutsche Post benötigt, die hierfür erforderlichen Erprobungen und die Antragstellung für das Zulassungsverfahren beim Institut für Post-und Fernmeldewesen (IPF) erfolgten durch Radeberg.

Für den Betrieb an Fernschreib-Standleitungen bzw. am Fernschreibnetz wurde ein entsprechender Leitungs- bzw. Netzabschluss mit der AS7 geliefert, jeweils drei solche Funktionseinheiten befanden sich in einem Gehäuse außerhalb des Schrankes.

Software

Ein Team des Leitzentrums für Anwendungsforschung der VVB Maschinelles Rechnen (LFA) entwickelte die für den Nutzbetrieb notwendige spezielle Betriebssoftware. Diese umfasste die sogenannte Zugriffsmethode als Teil des Betriebssystems im Zentralrechner und ein Steuerprogramm im MPD4. Von den 16 KWorten des Hauptspeichers werden 12 KWorte vom jeweiligen Steuerprogramm belegt. Es gab zwei verschiedenen Grundvarianten der Steuerprogramme:

Das jeweils benötigte Steuerprogramm wird zunächst im Zentralrechner für die konkrete Anwenderkonfiguration eingestellt und dann in den MPD4 geladen und dort gestartet.

Weil letztendlich mit dem Gerät nur ein Emulationsmodus realisiert werden durfte, konnten die technisch interessanten Möglichkeiten der Nutzung eines "intelligenten Multiplexers" nicht genutzt werden. Eine Ausnahme bildete der Testbetrieb. Hier war es möglich, nach einer offline-Schaltung des MPD4 mit diesem eigenständige Inbetriebnahme- und Testarbeiten an der gesamten Datenfernverarbeitungsperipherie auszuführen. Diese Option war besonders wichtig, da zunächst in der DDR keine geeignete Messtechnik verfügbar war. Mithilfe eines speziell für den MPD4 entwickelten Testprogramms APOF konnte eine Host-Simulation für das gesamte Terminalspektrum realisiert werden. Darüberhinaus wurde erfolgreich hinsichtlich einer integrierten Datenflussanalyse experimentiert.

Eine weiterführende Ausarbeitung hierzu ist:

[Grafik]
Die Entwicklung des Multiplexors MPD4 EC8404
Technische Einzelheitn und Hintergründe, 27 Seiten; 0,4 MB

Eine MPD4 befindet sich im Bestand der Technischen Sammlungen Dresden.
