Multiplexor/ Konzentrator MUX / KON20

Allgemeines

Im Zusammenhang mit den konzeptionellen Arbeiten zur Rechnerlinie K1600 entstanden vor 1980 im ZFT Dresden die ersten Vorgaben für die Entwicklung einer Reihe neuer DFV-Steuereinheiten unter Nutzung von Komponenten der Mikrorechnersysteme K1520, K1620 und K1630. Zunächst wurde Radeberg durch ZFT-E2 in Arbeiten zur Mikrorechnerlinie K1520 einbezogen und so konnten die vorhandenen Erfahrungen hinsichtlich der seriellen Übertragungsverfahren bei der Funktionsanalyse des Z80-SIO-Schaltkreises eingebracht werden. Danach wurde Radeberg beauftragt, die Funktionseinheiten MUX20 und KON20 zu entwickeln.

[Grafik]

Ein KON20 ist ein eigenständiges Gerät mit einem Systemkern aus K1520-Mikroprozessorbaugruppen und bis zu 16 seriellen Leitungsanschlüssen. Es dient als dezentraler Leitungskonzentrator und kann grundsätzlich (in Abhängigkeit von der eingesetzten Software) sowohl im Zusammenhang mit ESER- oder Kleinrechnersystemen eingesetzt werden.

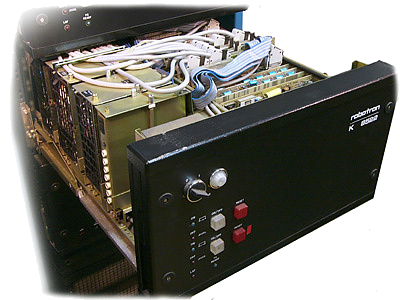

Ein MUX20 ist eine Funktionsgruppe eines übergeordneten Systems zur Bereitstellung von bis zu 16 seriellen Leitungsanschlüssen. Sie hat ebenfalls einem Systemkern aus K1520-Mikroprozessorbaugruppen. Es wurden zwei Einsatzfälle konfiguriert:

Nachfolgend werden die Varianten KON20 und MUX20 für Systeme K1600 weiter betrachtet.

Ein MUX/KON20 kann bis zu 16 Datenleitungen steuern. Der funktionelle Kern besteht aus Standardmodulen des Mikroprozessorsystems K1520. Eingesetzt werden ZRE K2521, PFS K3822 und OPS K3525.

Ergänzende Hardware-Entwicklungen aus dem Hause Radeberg sind:

Konstruktive Grundlage eines KON20 oder eines MUX20 für K1600-Systeme ist jeweils ein Steuereinschub SE16. Darin wird ein Steckeinheiteneinsatz mit 21 Plätzen verwendet, dabei ist die Rückverdrahtungsleiterplatte so gestaltet, dass zwei unabhängige Bussysteme (Platz 1...11 und Platz 12...21) vorhanden sind. Mit dem Bussystem 1...11 wird der jeweilige MUX20 oder KON20 realisiert.

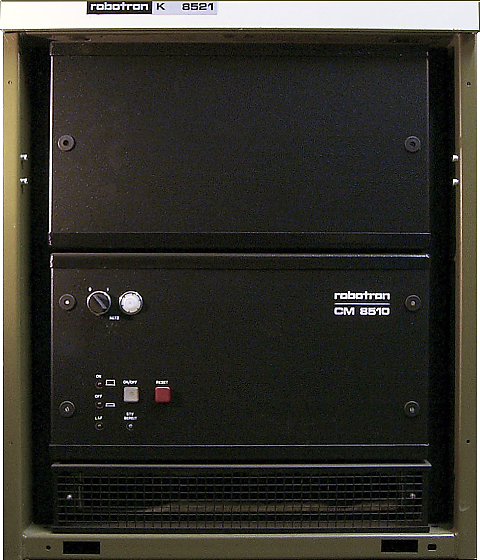

Beim Einsatzfall KON20 wurde ein Einschub baugleich SE16 in einen eigenen Schrank eingesetzt, dieser Schrank hatte dann die übergeordnete Robotron-Chiffre KON20 K8521, am Einschub wurde die SKR-Chiffre CM 8510 aufgedruckt (Abbildung unten). Bei Bedarf konnte ein Datenübertragungseinschub DUE 16 K8111 in den Schrank eingesetzt werden.

Das Bussystem 12...21 wird nur beim Einsatzfall MUX20 K8523 benutzt. Hier wird der sogenannte MRK-Bus (Mehrrechnerkoppelbus) unter Verwendung (mindestens) einer Steckeinheit KVK K0501 realisiert. Die KVK-Steckeinheit besitzt griffseitig zwei 58polige Steckverbinder, an diesen erfolgt der Anschluss von KE15 und KE16 über Litzenbandverbindungen. Mittels weiterer KVK-Steckeinheiten kann hier ein Sternpunkt für die Kopplung weiterer MUX20 realisiert werden. Aus Abschnitt 2.3.5. der unten aufgeführten Beschreibung ist die prinzipielle Gestaltung dieses Sachverhaltes (dort allerdings am Beispiel des MUX30A) erkennbar.

In Einsatzfällen mit Telegrafiestandleitungen oder Telexanschlüssen wird der Einsatz eines zusätzlichen Datenübertragungseinschubes DUE16 notwendig. In diesem Datenübertragungseinschub werden Steckeinheiten TAK K8151 zur Pegelanpassung vom V.10-Anschluss der ASX K8023 auf die Leitung eingesetzt. Eine TAK realisiert zwei Leitungsanschlüsse. Bei Anschlüssen am Telexnetz wurde zusätzlich einmal pro MUX/KON20 eine Steckeinheit TAK-R eingesetzt, damit erfolgte die Umschaltung des ersten Telegrafiekanals einer Kanalgruppe auf einen Ersatzfernschreiber. Der Datenübertragungseinschub DUE16 ermöglicht auch den Einsatz von Einbau-GDN-Modulen.

Technische Daten MUX20

KON20

Technische Daten KON20

Software

Mit jedem MUX / KON20 wurde eine umfangreiche Software auf EPROM ausgeliefert, diese bestand aus folgenden Komponenten:

Das jeweilige Multiplexer- bzw. Konzentratorsteuerprogramm wurde im ZFT Dresden entwickelt. Im Fall des KON20 kamen zusätzliche EPROM-Steckeinheiten zum Einsatz, der Programmstart erfolgte in diesem Fall durch das Umschalten in den ONLINE-Zustand.

Als Bedienterminal im Betriebszustand OFFLINE ist das beim System K1600 benutzte Terminal K8911 vorgesehen. Um diese Funktion zu nutzen, muss der Anschluss am seriellen Kanal mit der Adresse 0E0H erfolgen. Im Fall KON20 ist anstelle der BKE 4521 eine Steckeinheit SBM K0423 eingesetzt. Auf dieser Steckeinheit befindet sich ein DIL-Schalter, mit diesem lässt sich festlegen, dass ein anderer Terminaltyp als Bedienterminal benutzt wird. Auf diese Weise ist die Verwendung eines Terminals aus der Anwenderkonfiguration für Servicezwecke möglich.

Eine weiterführende Ausarbeitung hierzu ist:

[Grafik]

Heinz Gutbier:
Die Entwicklung des Terminalsteuerrechners MUX30A EC8404.M1
Weitere technische Einzelheiten, Abbildungen und Hintergründe der Entwicklung, 1,5 MB
