Richtfunk- und Nachrichtentechnik aus Radeberg - eine Geräteauswahl

DT 911...921

Die Dezimetertelefone sind einfache Einkanal-Richtverbindungsgeräte für beweglichen (nur im Ausnahmefall auch stationären) Einsatz zur Herstellung einer drahtlosen Zweiweg-Sprech­verbin­dung, zum Ersatz ausgefallener Fernsprech­verbin­dungen und zur Geländeerkundung in Planung befindlicher Richtfunkstrecken. Es gab Geräte für Netz- oder Batteriebetrieb, meist mit integrierter aber auch mit abgesetzter Antenne und wetterfeste Ausführungen (hier abgebildet).

Frequenzbereich: 500 MHz
Modulationsverfahren: Amplitudenmodulation
Übertragungskapazität: 1 Fernsprechkanal
Entwicklung: 1947 - 1952
Fertigung: 1948 - 1958, 1734 Geräte
Dezitelefon

RVG 901

Das Richtverbindungsgerät RVG 901 ist ursprünglich als Stuttgart III aus dem schon im Kriege hergestellten Lorenz-Gerät Stuttgart II hervorgegangen.

Frequenzbereich: 1,3 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 8 Fernsprechkanäle
Entwicklung: 1946 - 1947, 2 Muster

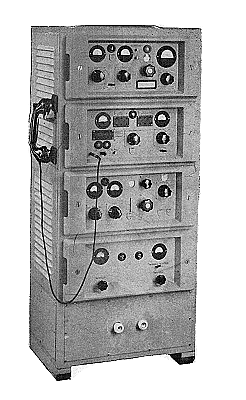

RVG901

RVG 902

Das Richtverbindungsgerät RVG 902 ist eine Überarbeitung des RVG 901, zunächst als Reparationsleistung für die Sowjetunion produziert und teilweise in sowjetische SIL-LKW (Station RDS-1), später auch in SIL- und G5-LKW für die Nationale Volksarmee eingebaut. Mit diesem als Basisbandgerät ausgelegten Richtfunkgerät kamen TF- und ggf. FT-Geräte zum Einsatz. Ursprünglich mit dem TF-Gerät ME 8 (Fernmeldewerk Bautzen) für 8, später mit dem Radeberger TF-Gerät TF 941 für 12 Fernsprechkanäle geeignet.

Frequenzbereich: 1,3 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 8 (12) Fernsprechkanäle
Entwicklung: 1947 - 1949
Fertigung: 1949 - 1955, 796 Geräte
RVG902

RVG 903

Das Richtverbindungsgerät RVG 903 wurde für den Inlandsbedarf entwickelt und fand vorwiegend Anwendung im Richtfunknetz der Partei- und Staatsführung (ZK-Netz).
Geeignet für 12 bzw. 24 Fernsprechkanäle mit einem bzw. zwei TF-Geräten TF 941 plus Kanalumsetzer TF 941.3000.
Frequenzbereich: 1,3 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 24 Fernsprechkanäle
Entwicklung: 1949 - 1951
Fertigung: 1951 - 1957, 339 Geräte
RVG903

TF 941

Das Trägerfrequenz-Gerät zur Einlagerung von 12 Fernsprechkanälen in ein Frequenzband von 12 bis 60 kHz, im Prospekt als "Trägersprechgerät 941" bezeichnet, ist ein TF-Vierdrahtsystem im Gleichlagebetrieb. Das Gerät wurde vorrangig im Zusammenhang mit RVG 902 und RVG 903 eingesetzt.

Frequenzbereich: 12 ...60 kHz
Übertragungskapazität: 12 Fernsprechkanäle
Entwicklung: 1949 - 1952
Fertigung: 1952 - 1959, 84 Geräte

TF941

TF 941.3000

Kanalumsetzer für die Zusammenschaltung von zwei Trägerfrequenzgeräten TF 941. Das Gerät wurde vorrangig im Zusammenhang mit RVG 903 eingesetzt.

Frequenzbereich: 12 ...108 kHz
Übertragungskapazität: 24 Fernsprechkanäle
Entwicklung: 1956 - 1957
Fertigung: 1957 - 1959, 28 Geräte

TF941.3000 border=

RVG 904

Das Richtverbindungsgerät RVG 904 wurde für den Inlandsbedarf entwickelt und fand Anwendung als Zubringer für Bildkanäle im Fernsehsendernetz der Deutschen Post.
Die Abbildung zeigt Empfänger-, Sender- und Sendernetzteilschrank (vlnr).

Frequenzbereich: 1,6 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 1 Fernseh-Bildkanal
Entwicklung: 1949 - 1952
Fertigung: 1952 - 1957, 60 Geräte
RVG904E RVG904S

RVG 905

Das Richtverbindungsgerät RVG 905 wurde für den Inlandsbedarf entwickelt und fand Anwendung als Zubringer für Tonkanäle im Sendernetz der Deutschen Post.

Frequenzbereich: 1,1 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 1 Fernseh- bzw. Rundfunk-Tonkanal
Entwicklung: 1949 - 1952
Fertigung: 1952 - 1957, 105 Geräte
RVG905

RVG 951

Das UKW-Richtfunksystems RVG 951 wurde speziell für die Volksrepublik China entwickelt. Das System gelangte ab 1958 entlang des Jangtse-Kiang zum Einsatz.

Frequenzbereich: 130 MHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 8 Fernsprechkanäle
Entwicklung: 1954 - 1956
Fertigung: 1956 - 1957, 39 Geräte
RVG951

RVG 908

Das Richtverbindungsgerät RVG 908 wurde für den Inlandsbedarf entwickelt und löste das RVG 904 mit verbesserten Parametern im Fernsehsendernetz der Deutschen Post ab.
Die Abbildung zeigt Modulator-, Sender- und Empfängerschrank (vlnr).

Frequenzbereich: 1,5 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 1 Fernseh-Bildkanal
Entwicklung: 1955 - 1957
Fertigung: 1958 - 1963,
37 Geräte
RVG908

RVG 955

Das Richtverbindungsgerät RVG 955 löste das RVG 905 mit verbesserten Parametern im Fernsehsendernetz der Deutschen Post ab.
Die Abbildung zeigt Sender- und Empfängerschrank.

Frequenzbereich: 1,7 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 4 Rundfunk-Tonkanäle
Entwicklung: 1955 - 1957
Fertigung: 1958 - 1967, 77 Geräte
RVG 955 Sender RVG 955 Empfänger

RVG 924

Mit dem Richtfunkgerät RVG 924 wurde die zweite Ausbauetappe des ZK-Netzes im Zeitraum 1960 bis 1972 erweitert.

Frequenzbereich: 1,9 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 12 Fernsprechkanäle
Entwicklung: 1955 - 1959
Fertigung: 1960 - 1973,
1666 Geräte
RVG924_UE RVG924_N

RVG 934

Das Richtfunkgerät RVG 934 mit 23 Fernsprechkanälen wurde beim weiteren Ausbau des ZK-Netzes auf Magistrallinien eingesetzt.
Zur Richtfunkeinrichtung gehören ein Multiplexer und ein Demultiplexer ("das Multiplexgerät") als Entwicklungs- und Fertigungsbestandteil der Richtfunkeinrichtung. Eine Endstelle umfasst einen Modulator-, Demodulator- und UHF-Schrank.
Frequenzbereich: 2,7 GHz
Modulationsverfahren: Puls-Phasenmodulation
Übertragungskapazität: 23 Fernsprechkanäle
Entwicklung: 1958 - 1961
Fertigung: 1960 - 1971, 104 Geräte
RVG934

RVG 935

Als Zubringer für die UKW-Rundfunksender wurde das mit Impulsphasenmodulation arbeitende System RVG 935 für sieben hochwertige Tonkanäle, davon drei Stereo-Kanäle, im Richtfunknetz der Deutschen Post eingesetzt.

Frequenzbereich: 2,2 GHz
Modulationsverfahren: Puls-Phasenmodulation
Übertragungskapazität: 7 Rundfunk-Tonkanäle
Entwicklung: 1959 - 1964
Fertigung: 1964 - 1972, 81 Geräte
RVG935 RVG935

RVG 958

Farbfernsehtüchtiges Breitbandgerät RVG 958 für das Richtfunknetz der Deutschen Post. Der automatisierte und fernüberwachte Betrieb der Richtfunkstrecken konnte mittels der automatischen Ersatzschaltungseinrichtung ES 439 und der Fernüberwachungsanlage FÜ 445 erfolgen.
Die Abbildung zeigt eine Endstelle , bestehend aus Modulator (l) und Funkgerät (r).

Frequenzbereich: 3,6 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 600 Fernsprechkanäle oder
1 Fernsehsignal (Bild- und Tonkanal)
Entwicklung: 1959 - 1962
Fertigung: 1963 - 1967, 31 Geräte
RVG958 RVG958

RVG 960

Farbfernsehtüchtiges Breitbandgerät RVG 960 für das Richtfunknetz der Deutschen Post. Der automatisierte und fernüberwachte Betrieb der Richtfunkstrecken konnte mittels der automatischen Ersatzschaltungseinrichtung ES 439 und der Fernüberwachungsanlage FÜ 44 erfolgen.


Frequenzbereich: 3,6 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 1020 Fernsprechkanäle oder
1 Fernsehsignal (Bild- und Tonkanal)
Entwicklung: 1962 - 1965
Fertigung: 1968 - 1971, 210 Geräte
RVG960

ES 439

Die Ersatzschaltungseinrichtung ES 439 ermöglicht die automatische Ersatzschaltung von durch Schwund oder Gerätestörung ausgefallenen Richtfunkstrecken mit bis zu 5 Betriebskanälen auf einen Ersatzkanal. Die Umschaltung kann mittels der Fernüberwachungsanlage FÜ 445 auch von einer zentralen Überwachungsstelle ferngeschaltet werden. Eingesetzt mit Richtfunkgeräten RVG 958 und RVG 960.

Entwicklung: 1962 - 1966
Fertigung: 1965 - 1972, 107 Geräte
ES439

FÜ 445

Die Fernüberwachungsanlage FÜ 445 ermöglichte im Verbindung mit der Ersatzschaltungseinrichtung ES 439 die Fernsteuerung und Fernüberwachung von Richtfunkstrecken auf unbemannten Betriebsstellen von einer zentralen Überwachungsstelle aus.
Eingesetzt mit Richtfunkgeräten RVG 958, RVG 960 und RVG 935.

Entwicklung: 1962 - 1966
Fertigung: 1965 - 1972, 94 Geräte

FÜ445

RVG 950

Das erste voll transistorisierte Richtfunkgerät (und damit der Beginn der 2. Generation) war ab 1967 das RVG 950. Es wurde erstmalig auf der LFM 1965 ausgestellt und erregte damals einiges Aufsehen im internationalen Maßstab. Mit einem systemeigenen Trägerfrequenz-Gerät wurde es das Gerät mit der höchsten Produktionsstückzahl unter den Radeberger Richtfunkgeräten. Es wurde sowohl als stationäres Gerät als auch in fahrbaren bzw. transportablen Anlagen (Richtfunktrupp RT 415 bzw. RT417) überwiegend für militärischen Einsatz bei der NVA und im Ausland verwendet.

Frequenzbereich: 300 MHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 5 Fernsprechkanäle oder
1 Rundfunk-Tonkanal
Entwicklung: 1963 - 1967
Fertigung: 1967 - 1980, 2796 Geräte
RVG950

Breitbandeinheitssystem BES

Breitbandrichtfunksystem für die Übertragung von Farbfernsehsignalen und vier Tonkanälen bzw. von bis zu 1960 Fernsprechkanälen. Das System besteht aus Antennen, Sendern und Empfängern für 4 und 11 GHz für 300, 960 oder 1800 Fernsprechkanäle oder ein Fernsehbild- und vier Tonkanäle, Ersatzschalteinrichtungen, Diversitygerät, Fernwirkeinrichtung, ZF-Schaltverteiler, unterbrechungsfreier Energieversorgung und Luftentfeuchtung für die Hohlleiter.

Ergänzend zum Breitbandeinheitssystem wird das Schmalbandeinheitssystem SES entwickelt, um die Geräte der ersten Generation im Richtfunknetz der Deutschen Post abzulösen.

Bis auf die BES-Senderendstufen mit Wanderfeldröhren sind BES und SES halbleiterbestückt.

Ca. 270 Tuben (Sender und Empfänger) BES und 112 Tuben SES für 4 GHz sind an die Deutsche Post, 176 Tuben BES und 92 Tuben SES 11 GHz an die Sowjetunion geliefert worden.
BES


Systemvarianten sind:

FM1800/TV+4T - 3600 (BES 4 GHz)

Frequenzbereich: 3,6 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 1800 Fernsprechkanäle oder
1 Fernseh-Bildkanal und 4 Tonkanäle
Entwicklung: 1968 - 1974
Fertigung: 1974 - 1992

FM 960/TV+4T - 11000 (BES 11 GHz)

Frequenzbereich: 11 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 960 Fernsprechkanäle oder
1 Fernseh-Bildkanal und 4 Tonkanäle
Entwicklung: 1968 - 1974
Fertigung: 1975 - 1992

FM 24-3600 (SES 4 GHz)

Frequenzbereich: 3,6 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 24 Fernsprechkanäle
Entwicklung: 1968 - 1974
Fertigung: 1979 - 1989

FM 24-11000 (SES 11 GHz)

Frequenzbereich: 11 GHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 24 Fernsprechkanäle
Entwicklung: 1968 - 1974
Fertigung: 1975 - 1989


FM 24 - 400

Militärisches Richtfunkgerät, erstmals mit digitaler Frequenzaufbereitung und durchstimmbarer Antennenweiche. Vollständig mit Halbleitern bestückt.
Eingesetzt z.B. zur Verbindung der Seehäfen der DDR entlang der Ostseeküste sowie für mobile und stationäre Richtfunkstationen der NVA.

Frequenzbereich: 400 MHz
Modulationsverfahren: Frequenzmodulation
Übertragungskapazität: 24 (12) Fernsprechkanäle
Entwicklung: 1972 - 1979
Fertigung: 1979 - 1989, 1027 Geräte
FM24

PCM 120 - 2000

Digitales Richtfunkgerätesystem zur Übertragung von 8 Mbit (120 Fernsprechkanälen), Beginn der dritten Gerätegenaration in Radeberg.
Entwickelt für ein Richtfunknetz der NVA. Eingesetzt ab 1986 auf sechs Strecken (13 Funkfelder) im Netz der Deutschen Post und in der Richtfunkachse der NVA (2 Funkfelder), und in den nordböhmischen Bergbaugebieten der CSSR.

Frequenzbereich: 2 GHz
Modulationsverfahren: Digitale Modulation 4-PSK
Übertragungskapazität: 120 Fernsprechkanäle
Entwicklung: 1978 - 1983
Fertigung: 1984 - 1989, ca. 5 Mio Mark
PCM120

PCM 10 - 300/400/800

Digitales Richtfunkgerät mit integriertem Multiplexer für 704 kbit/s (10 Fernsprechkanäle). Das Gerät ist außerordentlich flexibel. Einem größeren Absatzerfolg stand nur der Frequenzbereich unterhalb 1 GHz im Wege, der international nicht gefragt war. Einsatz im Inland bei MfS und NVA sowie in einer Strecke des Kombinates Zeiss Jena, überwiegend jedoch im Export nach Bulgarien, Cuba, Jemen, Algerien und in andere afrikanische Länder.

Frequenzbereich: 300/400/800 MHz
Modulationsverfahren: Digitale Modulation 4-PSK
Übertragungskapazität: 10 Fernsprech- oder 10 Datenkanäle
Entwicklung: 1983 - 1986
Fertigung: 1986 - 1990, ca.300 Geräte
PCM10

PCM 30 - 400/800

Digitales Richtfunkgerät mit einer Übertragungskapazität von 2 Mbit/s oder 30 Fernsprechkanälen. Um die Forderung des Nachweises einer hohen Übertragungssicherheit zu erfüllen wurden 1989 36 Fertigungsmuster einem Zuverlässigkeitstest von 3 Monaten unterzogen. Damit wurde zwar die Entwicklung abgeschlossen, zu einer regulären Fertigung kam es aber nicht mehr.

Frequenzbereich: 400/800 MHz
Modulationsverfahren: Digitale Modulation 4-PSK
Übertragungskapazität: 30 Fernsprechkanäle oder 1 Datenkanal
Entwicklung: 1987 - 1990
Fertigung: 1989, 36 Geräte
PCM30
