Richtfunk- und Nachrichtentechnik aus Radeberg
Einordnung und Grundlagen
Richtfunkgeräte waren meist die funktechnische Alternative von ansonsten drahtgebundenen Übertragungswegen, die von Post oder Behörden betrieben wurden. Hier gab es schon vor dem Einsatz der Richtfunktechnik die Bündelung mehrerer Fernsprechkanäle in Trägerfrequenzlinien mittels entsprechender TF-Geräte. Diese stammten von Firmen wie Siemens und AEG, in der DDR von Fernmeldewerken in Bautzen, Leipzig, Nordhausen und Greifswald. Das Zusammenwirken der TF- und der Richtfunkgeräte ist durch internationale Normung (CCIR bzw. CCITT) und/oder die betreffenden Pflichtenhefte festgelegt. Richtfunkgeräte aus Radeberg hatten nur im Ausnahmefall eigene TF-Geräte oder -Baugruppen, die auch in Radeberg hergestellt worden sind.
Die Signalebene an der Übergabestelle zwischen TF-Gerät und Richtfunkgerät ist das Basisband und die technischen Baugruppen im Richtfunkgerät, die diese analoge Frequenzebene bearbeiten, sind die Basisband-Baugruppen. Basisband ist auch die entsprechende Frequenzebene der Video- bzw. Tonübertragung bei Rundfunk- und Fernsehzubringern. Meist hört die Betrachtung eines analogen Richtfunkgerätes an der BB-Übergabestelle auf.
Es ist die Regel, dass Richtfunkstrecken Vierdrahtverbindungen realisieren, also gleichzeitige Übertragungswege in Hin- und Rückrichtung zur Verfügung stellen. Sende- und Empfangskanal verwenden unterschiedliche Frequenzen und werden jeweils mit anderer Polarisation (horizontal, vertikal) betrieben. Bei den meisten der hier betrachteten Systeme ermöglichen Antennenweichen den Einsatz einer Antenne für Senden und Empfangen. Funkfeldlängen liegen bei 50 km, Richtfunklinien können bis zu 2500 km lang sein.
Generationen der Richtfunktechnik
Man begann in Radeberg erst von den Generationen der Richtfunktechnik zu sprechen, als die dritte entwickelt wurde. Die erste Generation der mit Elektronenröhren bestückten Richtfunkgeräte reichte etwa bis 1975 und endete mit RVG 961. Gestellbauweise, Sender und Oszillatoren mit Scheibentrioden bzw. Wanderfeldröhren und Richtantennen mit Parabolspiegeln oder Hornparabolantennen kennzeichneten diese Gerätegeneration.
Die mit Halbleitern bestückte zweite Generation begann 1965 mit RVG 950. Der technische Höhepunkt der zweiten Generation war das Breitband-Einheitssystem, das durch ein Schmalband-Einheitssystem ergänzt wurde. Mit diesen Systemen hatte die Richtfunktechnik in Radeberg ihre größte Komplexität erreicht. Es wurde eine bedeutende Verminderung von Volumen und Energieaufnahme bei wesentlich gestiegener Zuverlässigkeit der Geräte erreicht und insbesondere unbemannter Betrieb der Anlagen ermöglicht.
Die dritte Generation der Richtfunktechnik hat noch weitere Akzente in Richtung auf die Senkung des Fertigungsaufwandes und die Einführung gänzlich neuer Technologien gesetzt. In der Entwicklung vollzog sich ab 1979 der Übergang von der analogen zur digitalen Übertragungstechnik. Frequenzmodulation wurde durch Pulscodemodulation abgelöst, Hohlleiter- durch koaxiale Technik in Sendern, Empfängern, Frequenzweichen und Antennenleitungen ersetzt, HF-Schaltungen wurden auf Keramik-Flachstrukturen realisiert, hierfür eine eigene Fertigungslinie aufgebaut und die Vertikalbauweise des BES rationell weiterentwickelt.
Geräteübersicht
In der nachfolgenden detaillierten Übersicht sind die Geräte in der zeitlichen Reihenfolge entsprechend dem Beginn der Entwicklung geordnet. Zum Auffinden über die Gerätebezeichnung benutzen Sie bitte die alphabetisch geordnete Linkliste:
RVG 901
Das Richtverbindungsgerät RVG 901 ist ursprünglich als Stuttgart III aus dem schon im Kriege hergestellten Lorenz-Gerät Stuttgart II hervorgegangen.
| Frequenzbereich: |
1,3 GHz |
| Modulationsverfahren: |
Frequenzmodulation
|
| Übertragungskapazität: |
8 Fernsprechkanäle |
| Entwicklung: |
1946 - 1947, 2 Muster |
|
|

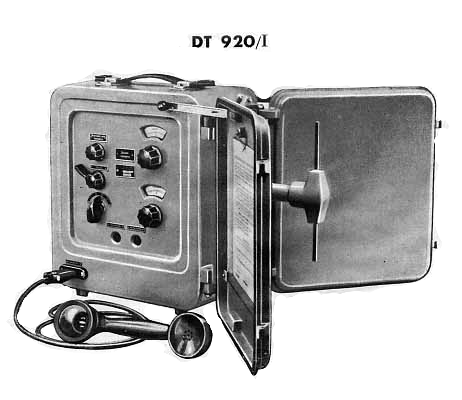

DT 911...921
Die Dezimetertelefone sind einfache Einkanal-Richtverbindungsgeräte für beweglichen (nur im Ausnahmefall auch stationären) Einsatz zur Herstellung einer drahtlosen Zweiweg-Sprechverbindung, zum Ersatz ausgefallener Fernsprechverbindungen und zur Geländeerkundung in Planung befindlicher Richtfunkstrecken. Es gab Geräte für Netz- oder Batteriebetrieb, meist mit integrierter aber auch mit abgesetzter Antenne und wetterfeste Ausführungen (hier abgebildet).
| Frequenzbereich: |
500 MHz |
| Modulationsverfahren: |
Amplitudenmodulation
|
| Übertragungskapazität: |
1 Fernsprechkanal |
| Entwicklung: |
1947 - 1952 |
Fertigung: |
1948 - 1958, 1734 Geräte |
|
|

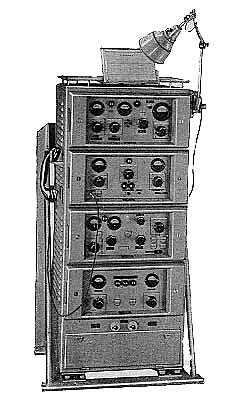

RVG 902
Das Richtverbindungsgerät RVG 902 ist eine Überarbeitung des RVG 901, zunächst als Reparationsleistung für die Sowjetunion produziert und teilweise in sowjetische SIL-LKW (Station RDS-1), später auch in SIL- und G5-LKW für die Nationale Volksarmee eingebaut. Mit diesem als Basisbandgerät ausgelegten Richtfunkgerät kamen TF- und ggf. FT-Geräte zum Einsatz. Ursprünglich mit dem TF-Gerät ME 8 (Fernmeldewerk Bautzen) für 8, später mit dem Radeberger TF-Gerät TF 941 für 12 Fernsprechkanäle geeignet.
| Frequenzbereich: |
1,3 GHz |
| Modulationsverfahren: |
Frequenzmodulation
|
| Übertragungskapazität: |
8 (12) Fernsprechkanäle |
| Entwicklung: |
1947 - 1949 |
| Fertigung: |
1949 - 1955, 796 Geräte |
|
|
RVG 903

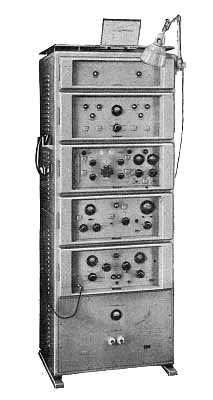

Das Richtverbindungsgerät RVG 903 wurde für den Inlandsbedarf entwickelt und fand vorwiegend Anwendung im Richtfunknetz der Partei- und Staatsführung (ZK-Netz).
Geeignet für 12 bzw. 24 Fernsprechkanäle mit einem bzw. zwei TF-Geräten TF 941 plus Kanalumsetzer TF 941.3000.
| Frequenzbereich: |
1,3 GHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
24 Fernsprechkanäle |
| Entwicklung: |
1949 - 1951 |
| Fertigung: |
1951 - 1957, 339 Geräte |
|
|

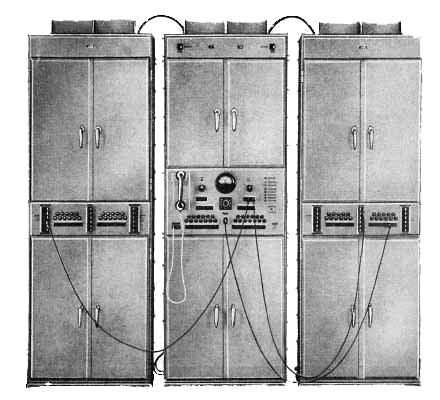

TF 941
Das Trägerfrequenz-Gerät zur Einlagerung von 12 Fernsprechkanälen in ein Frequenzband von 12 bis 60 kHz, im Prospekt als "Trägersprechgerät 941" bezeichnet, ist ein TF-Vierdrahtsystem im Gleichlagebetrieb. Das Gerät wurde vorrangig im Zusammenhang mit RVG 902 und RVG 903 eingesetzt.
| Frequenzbereich: |
12 ...60 kHz |
| Übertragungskapazität: |
12 Fernsprechkanäle |
| Entwicklung: |
1949 - 1952 |
| Fertigung: |
1952 - 1959, 84 Geräte |
|
|

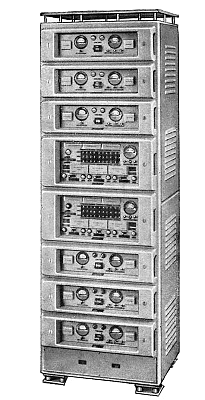

FT 3
"Frequenz-Telegrafie-Gerät" für die Einlagerung von drei Telegrafie- (Fernschreib-) Kanälen in einen Fernsprech-Übertragungskanal. Das Gerät wurde vorrangig im Zusammenhang mit ME8 bzw. TF 941 in Verbindung mit RVG 902 und RVG 903 eingesetzt. Die Abbildung zeigt ein Doppelgestell für sechs Fernschreibkanäle.
| Frequenzbereich: |
Fernsprechkanal |
| Übertragungskapazität: |
3 Fernschreibkanäle |
| Entwicklung: |
1949 |
| Fertigung: |
1949 - 1959, 478 Geräte |
|
|
RVG 904

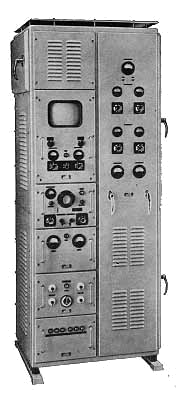

Das Richtverbindungsgerät RVG 904 wurde für den Inlandsbedarf entwickelt und fand Anwendung als Zubringer für Bildkanäle im Fernsehsendernetz der Deutschen Post.

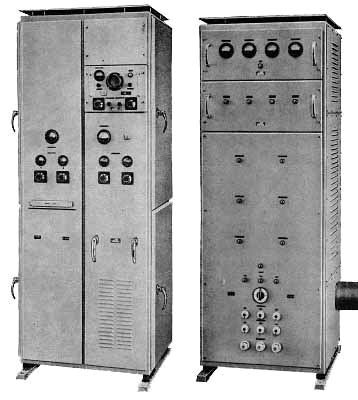

Die Abbildung zeigt Empfänger-, Sender- und Sendernetzteilschrank (vlnr).
|
Frequenzbereich:
|
1,6 GHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
1 Fernseh-Bildkanal |
| Entwicklung: |
1949 - 1952 |
| Fertigung: |
1952 - 1957, 60 Geräte |
|
|
|

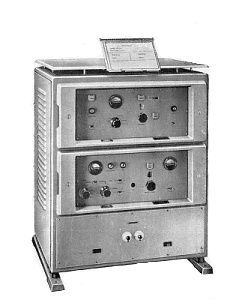

RVG 905
Das Richtverbindungsgerät RVG 905 wurde für den Inlandsbedarf entwickelt und fand Anwendung als Zubringer für Tonkanäle im Sendernetz der Deutschen Post.
| Frequenzbereich: |
1,1 GHz |
| Modulationsverfahren: |
Frequenzmodulation |
|
Übertragungskapazität:
|
1 Fernseh- bzw. Rundfunk-Tonkanal |
| Entwicklung: |
1949 - 1952 |
| Fertigung: |
1952 - 1957, 105 Geräte |
|
|
RVG 906 A
RVG 906 A ist ein ortsfestes Dezimeter-Gegensprechgerät für Einlinien-Duplexverkehr auf 6 Frequenz-Kanälen im Frequenzbereich 1070 - 1150 MHz für Netz und Batteriebetrieb. Es ist möglich, das Fernsprechsignal an Relaisstellen weiterzuschalten und an Relaisstellen mitzuhören. Entwickelt zum Betrieb neben RVG 903 an der gleichen Antenne. Später auch als eigenständige Linie angeboten.
| Frequenzbereich: |
1,1 GHz (6 Kanäle) |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
1 Fernsprechkanal |
| Entwicklung: |
1949 - 1951 |
| Fertigung: |
1952, 20 Geräte |
|
|

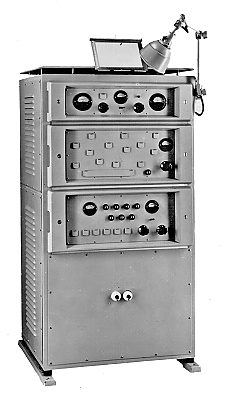

RVG 907
Das RVG 907 ist ein Richtfunkgerät für Relaisstellen mit Zwischenträgerbetrieb (ZF-Durchschaltung) in Richtfunkstrecken mit Endstellengeräten RVG 902 oder RVG 903. Frequenzbereich und konstruktiver Aufbau entsprechen den Geräten RVG 902 und RVG 903. Solche Zwischenträgerrelaisstellen arbeiten ohne Modulator und Demodulator und schließen damit den Zu- und Ausstieg auf Relaisstellen aus, haben aber den Vorteil eines wesentlich geringeren Aufwandes. Vermutlich ist die Entwicklung in sowjetischem Auftrag geschehen und mit Übergang vom SAG-Betrieb zum VEB eingestellt worden. Eine Fertigung ist nicht nachweisbar.
| Frequenzbereich: |
1,2 - 1,47 GHz |
| Übertragungskapazität: |
1 ZF-Kanal für RVG 902 / 903 |
| Entwicklung: |
1951 - 1952 |
| Fertigung: |
nicht nachweisbar, Labormuster |
|
|
RVG 910
Das RVG 910 ist ein Richtfunkgerät mit Pulsphasenmodulation, dessen Entwicklung offenbar abgebrochen worden ist. Megla erwähnt RVG 910 in einer Übersicht über Richtfunkgeräte im Zeitraum 1938 bis 1953. Der Zeitpunkt vor 1954 macht eine Nähe zu RVG 908 (Entwicklung 1955 – 1957) weniger wahrscheinlich als zu RVG 902 – RVG 907. Vermutlich stammte der Entwicklungsauftrag noch aus der SAG-Zeit und hatte eher militärische Zielstellungen. Mit dem Übergang zum VEB-Betrieb ist das Thema eingestellt worden.
| Frequenzbereich: |
2,45 - 2,55 GHz |
| Übertragungskapazität: |
23 Fernsprechkanäle, 1 Systemkanal |
| Entwicklung: |
vermutlich 1951 - 1952 |
| Fertigung: |
nicht nachweisbar
|
|
|

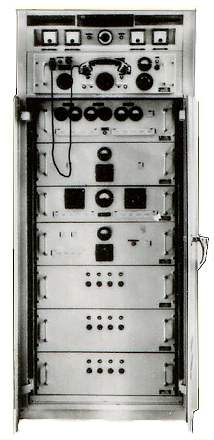

RVG 951
Das UKW-Richtfunksystems RVG 951 wurde speziell für die Volksrepublik China entwickelt. Das System gelangte ab 1958 entlang des Jangtse-Kiang zum Einsatz.
| Frequenzbereich: |
130 MHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
8 Fernsprechkanäle |
| Entwicklung: |
1954 - 1956 |
| Fertigung: |
1956 - 1957, 39 Geräte |
|
|
RVG 908

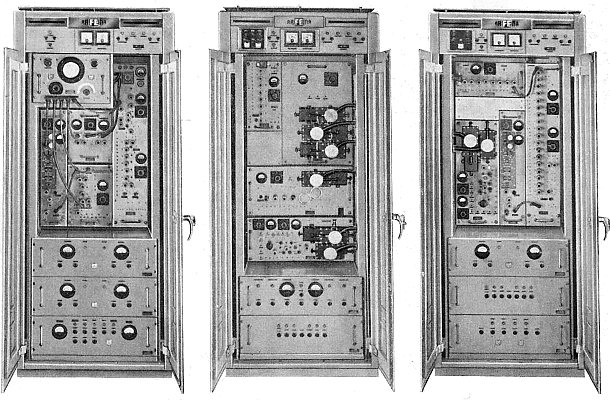

Das Richtverbindungsgerät RVG 908 wurde für den Inlandsbedarf entwickelt und löste das RVG 904 mit verbesserten Parametern im Fernsehsendernetz der Deutschen Post ab.
Die Abbildung zeigt Modulator-, Sender- und Empfängerschrank (vlnr).
| Frequenzbereich: |
1,5 GHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
1 Fernseh-Bildkanal |
| Entwicklung: |
1955 - 1957 |
| Fertigung: |
1958 - 1963,
37 Geräte |
|
|

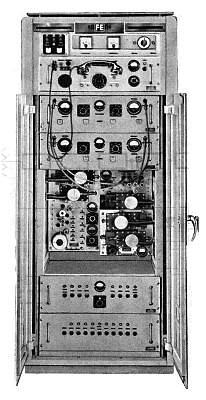

RVG 955
Das Richtverbindungsgerät RVG 955 löste das RVG 905 mit verbesserten Parametern im Fernsehsendernetz der Deutschen Post ab.

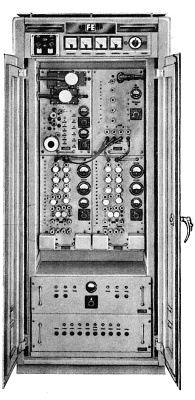

Die Abbildung zeigt Sender- und Empfängerschrank.
| Frequenzbereich: |
1,7 GHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
4 Rundfunk-Tonkanäle |
| Entwicklung: |
1955 - 1957 |
| Fertigung: |
1958 - 1967, 77 Geräte |
|
|
|

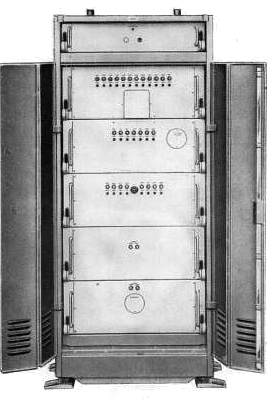

RVG 924
Mit dem Richtfunkgerät RVG 924 wurde das ZK-Netzes in der zweiten Ausbauetappe im Zeitraum 1960 bis 1972 erweitert.
| Frequenzbereich: |
1,9 GHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
Ausführung A und B:
8 Fernsprechkanäle
Ausführung C:
12 Fernsprechkanäle |
| Entwicklung: |
1955 - 1959 |
| Fertigung: |
1960 - 1973,
1666 Geräte |
Geräte der Ausf. A und B sind später meist auf 12 Fernsprechkanäle umgerüstet worden.
|
|
|

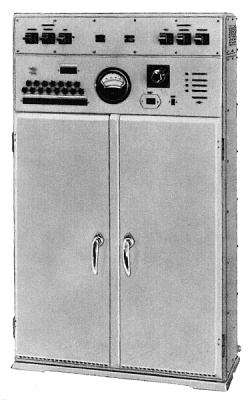

TF 941.3000
Kanalumsetzer für die Zusammenschaltung von zwei Trägerfrequenzgeräten TF 941. Das Gerät wurde vorrangig im Zusammenhang mit RVG 903 eingesetzt.
| Frequenzbereich: |
12 ...108 kHz |
| Übertragungskapazität: |
24 Fernsprechkanäle |
| Entwicklung: |
1956 - 1957 |
| Fertigung: |
1957 - 1959, 28 Geräte |
|
|
RVG 934
Das Richtfunkgerät RVG 934 mit 23 Fernsprechkanälen wurde beim weiteren Ausbau des ZK-Netzes auf Magistrallinien eingesetzt.
Zur Richtfunkeinrichtung gehören ein Multiplexer und ein Demultiplexer ("das Multiplexgerät") als Entwicklungs- und Fertigungsbestandteil der Richtfunkeinrichtung. Eine Endstelle umfasst einen Modulator-, Demodulator- und UHF-Schrank.
| Frequenzbereich: |
2,7 GHz |
| Modulationsverfahren: |
Puls-Phasenmodulation |
| Übertragungskapazität: |
23 Fernsprechkanäle |
| Entwicklung: |
1958 - 1961 |
| Fertigung: |
1960 - 1971, 104 Geräte |
|
|

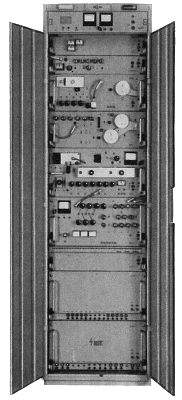

RVG 935

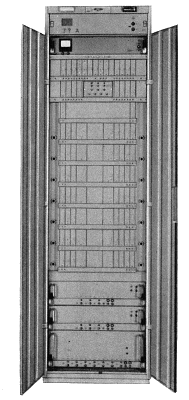

Als Zubringer für die UKW-Rundfunksender wurde das mit Impulsphasenmodulation arbeitende System RVG 935 für sieben hochwertige Tonkanäle, davon drei Stereo-Kanäle, im Richtfunknetz der Deutschen Post eingesetzt.
| Frequenzbereich: |
2,2 GHz |
| Modulationsverfahren: |
Puls-Phasenmodulation |
| Übertragungskapazität: |
7 Rundfunk-Tonkanäle |
| Entwicklung: |
1959 - 1964 |
| Fertigung: |
1964 - 1972, 81 Geräte |
|
|
|
RVG 936
PPM-Richtfunkgerät im Zeitmultiplex zur Übertragung von 31 Fernsprechkanälen mit automatischer Funkgeräte-Ersatzschaltung, für stationären oder fahrbaren Einsatz.
Zur Richtfunkeinrichtung gehören ein Funk- und ein Multiplexgerät (volltransistorisiert).
Ein Prospekt von 1963 liegt vor. Die Entwicklung wurde zugunsten RVG 937 eingestellt.
| Frequenzbereich: |
2,1 - 2,3 GHz |
| Modulationsverfahren: |
Puls-Phasenmodulation |
| Übertragungskapazität: |
31 Fernsprechkanäle, 1 Systemkanal |
| Entwicklung: |
eingestellt |
|
RVG 937

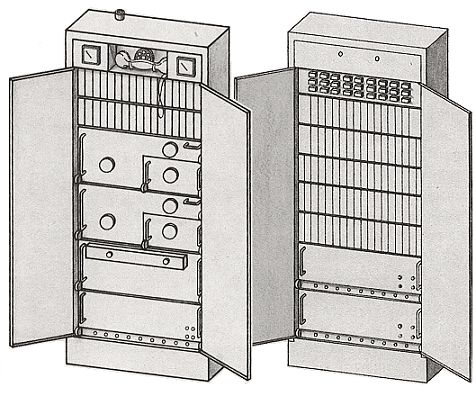

PPM-Richtfunkgerät im Zeitmultiplex zur Übertragung von 12 oder 24 Fernsprechkanälen mit automatischer Funkgeräte-Ersatzschaltung, für stationären oder fahrbaren Einsatz. Fernüberwachung von bis zu 10 Stationen von einer Zentralstelle.
Zur Richtfunkeinrichtung gehören ein Funk- und ein Multiplexgerät (volltransistorisiert).
| Frequenzbereich: |
1,8 - 2,0 GHz |
| Modulationsverfahren: |
Puls-Phasenmodulation |
| Übertragungskapazität: |
12 Fernsprechkanäle (RVG 937A) oder
24 Fernsprechkanäle
(RVG 937B) und 1 Systemkanal |
| Entwicklung: |
wahrscheinlich 1961 - 1965 |
| Fertigung: |
Fertigung geplant ab 1966;
Fertigung nicht aufgenommen |
|
|

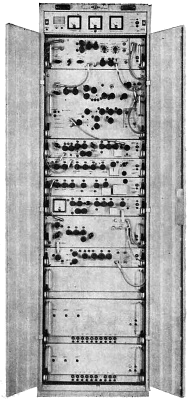

RVG 958
Farbfernsehtüchtiges Breitbandgerät RVG 958 für das Richtfunknetz der Deutschen Post. Der automatisierte und fernüberwachte Betrieb der Richtfunkstrecken konnte mittels der automatischen Ersatzschaltungseinrichtung ES 439 und der Fernüberwachungsanlage FÜ 445 erfolgen. Eingesetzt auf dem Nordring-West der Deutschen Post und in der CSSR. Abgelöst durch RVG 960.
Die Abbildung zeigt eine Endstelle, bestehend aus Modulator (l) und Funkgerät (r).
| Frequenzbereich: |
3,6 GHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
600 Fernsprechkanäle oder
1 Fernsehsignal (Bild- und Tonkanal) |
| Entwicklung: |
1959 - 1962 |
| Fertigung: |
1963 - 1967, 31 Geräte |
|
|
|
RVG 960

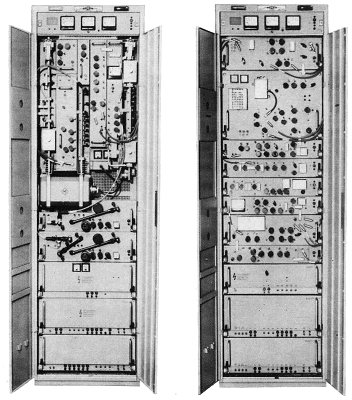

Farbfernsehtüchtiges Breitbandgerät RVG 960 für das Richtfunknetz der Deutschen Post. Der automatisierte und fernüberwachte Betrieb der Richtfunkstrecken konnte mittels der automatischen Ersatzschaltungseinrichtung ES 439 und der Fernüberwachungsanlage FÜ 44 erfolgen.
| Frequenzbereich: |
3,6 GHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
1020 Fernsprechkanäle oder
1 Fernsehsignal (Bild- und Tonkanal)
|
| Entwicklung: |
1962 - 1965 |
| Fertigung: |
1968 - 1971, 210 Geräte |
|
|

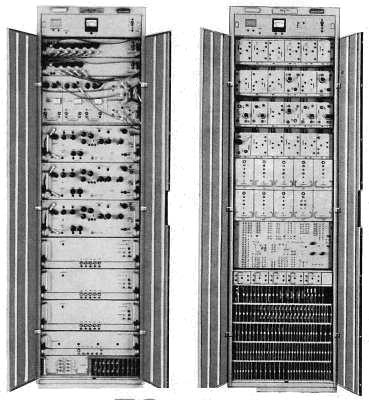

ES 439
Die Ersatzschaltungseinrichtung ES 439 ermöglicht die automatische Ersatzschaltung von durch Schwund oder Gerätestörung ausgefallenen Richtfunkstrecken mit bis zu 5 Betriebskanälen auf einen Ersatzkanal. Die Umschaltung kann mittels der Fernüberwachungsanlage FÜ 445 auch von einer zentralen Überwachungsstelle ferngeschaltet werden. Eingesetzt mit Richtfunkgeräten RVG 958 und RVG 960.
| Entwicklung: |
1962 - 1966 |
| Fertigung: |
1965 - 1972, 107 Geräte |
|
|

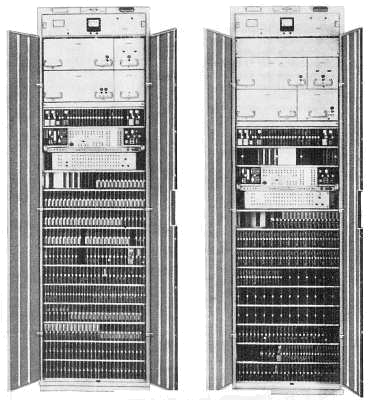

FÜ 445
Die Fernüberwachungsanlage FÜ 445 ermöglichte im Verbindung mit der Ersatzschaltungseinrichtung ES 439 die Fernsteuerung und Fernüberwachung von Richtfunkstrecken auf unbemannten Betriebsstellen von einer zentralen Überwachungsstelle aus.
Eingesetzt mit Richtfunkgeräten RVG 958, RVG 960 und RVG 935.
| Entwicklung: |
1962 - 1966 |
| Fertigung: |
1965 - 1972, 94 Geräte |
|
|

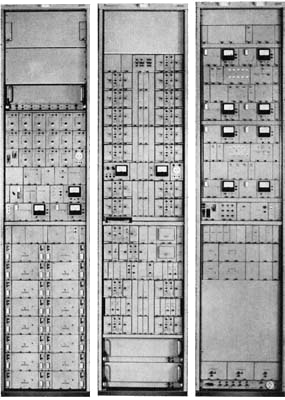

TFU 970
Die Trägerfrequenzumsetzer TFU 970 dienen zur Bildung eines trägerfrequenten Bündels von maximal 960 Fernsprechkanälen aus sechzehn 60-Kanal-Gruppen, zum Heranbringen dieses Kanalbündels an die Richtfunkstation auf Kabelwegen bis zu etwa 9 km Länge und zum umsetzungsfreien Abzweigen der ersten 60-Kanal-Gruppen aus dem Leitungsband auf Richtfunkrelaisstellen.
| Übertragungskapazität: |
960 Fernsprechkanäle |
| Entwicklung: |
1963 - 1966 |
| Fertigung: |
1969 - 1975, 161 Geräte |
|
|
RVG 961
Breitband-Richtfunkgerät zur Übertragung von Fernsprechkanälen oder von Videosignalen. Das Gerät ist eine Frequenzvariante von RVG 960. Eingesetzt in der Richtfunkachse der Luftstreitkräfte der DDR und in geringem Umfang auch im Netz der Deutschen Post.
| Frequenzbereich: |
4,1 GHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
960 Fernsprechkanäle oder
1 Videosignal |
| Entwicklung: |
1967 - 1968 |
| Fertigung: |
1969 - 1972, 51 Geräte |
|
|

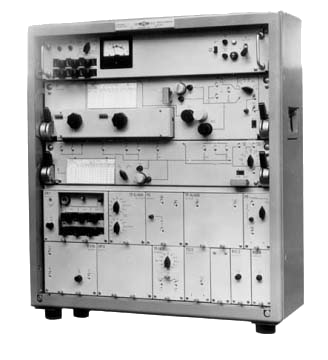

Das erste voll transistorisierte Richtfunkgerät (und damit der Beginn der 2. Generation) war ab 1967 das RVG 950. Es wurde erstmalig auf der LFM 1965 ausgestellt und erregte damals einiges Aufsehen im internationalen Maßstab. Mit einem systemeigenen Trägerfrequenz-Gerät wurde es das Gerät mit der höchsten Produktionsstückzahl unter den Radeberger Richtfunkgeräten. Es wurde sowohl als stationäres Gerät als auch in fahrbaren bzw. transportablen Anlagen (Richtfunktrupp RT 415 bzw. RT417) überwiegend für militärischen Einsatz bei der NVA und im Ausland verwendet.
| Frequenzbereich: |
300 MHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
5 Fernsprechkanäle oder
1 Rundfunk-Tonkanal
|
| Entwicklung: |
1963 - 1967 |
| Fertigung: |
1967 - 1980, 2796 Geräte |
|
|

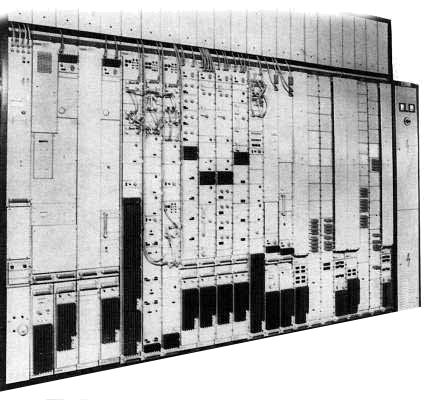

Breitbandrichtfunksystem für die Übertragung von Farbfernsehsignalen und vier Tonkanälen bzw. von bis zu 1960 Fernsprechkanälen. Das System besteht aus Antennen, Sendern und Empfängern für 4 und 11 GHz für 300, 960 oder 1800 Fernsprechkanäle oder ein Fernsehbild- und vier Tonkanäle, Ersatzschalteinrichtungen, Diversitygerät, Fernwirkeinrichtung, ZF-Schaltverteiler, unterbrechungsfreier Energieversorgung und Luftentfeuchtung für die Hohlleiter.
Ergänzend zum Breitbandeinheitssystem wird das Schmalbandeinheitssystem SES entwickelt, um die Geräte der ersten Generation im Richtfunknetz der Deutschen Post abzulösen.
Bis auf die BES-Senderendstufen mit Wanderfeldröhren sind BES und SES halbleiterbestückt.
Ca. 270 Tuben (Sender und Empfänger) BES und 112 Tuben SES für 4 GHz sind an die Deutsche Post, 176 Tuben BES und 92 Tuben SES 11 GHz an die Sowjetunion geliefert worden.
|
|
Systemvarianten sind:
FM1800/TV+4T - 3600 (BES 4 GHz)
| Frequenzbereich: |
3,6 GHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
1800 Fernsprechkanäle oder
1 Fernseh-Bildkanal und 4 Tonkanäle
|
|
Entwicklung:
|
1968 - 1974
|
|
Fertigung:
|
1974 - 1992
|
FM 960/TV+4T - 11000 (BES 11 GHz)
|
Frequenzbereich:
|
11 GHz
|
|
Modulationsverfahren:
|
Frequenzmodulation
|
|
Übertragungskapazität:
|
960 Fernsprechkanäle oder
1 Fernseh-Bildkanal und 4 Tonkanäle
|
|
Entwicklung:
|
1968 - 1974
|
|
Fertigung:
|
1975 - 1992
|
|
FM 24-3600 (SES 4 GHz)
| Frequenzbereich: |
3,6 GHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
24 Fernsprechkanäle |
| Entwicklung: |
1968 - 1974 |
| Fertigung: |
1979 - 1989 |
FM 24-11000 (SES 11 GHz)
| Frequenzbereich: |
11 GHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
24 Fernsprechkanäle |
| Entwicklung: |
1968 - 1974 |
| Fertigung: |
1975 - 1989
|
|

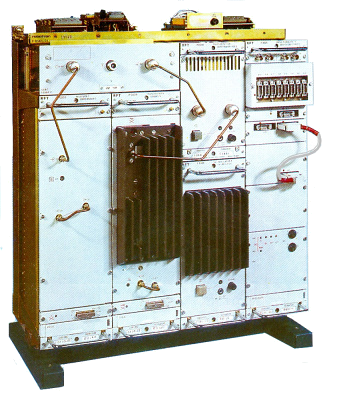

Militärisches Richtfunkgerät, erstmals mit digitaler Frequenzaufbereitung und durchstimmbarer Antennenweiche. Vollständig mit Halbleitern bestückt.
Eingesetzt z.B. zur Verbindung der Seehäfen der DDR entlang der Ostseeküste sowie für mobile und stationäre Richtfunkstationen der NVA.
| Frequenzbereich: |
400 MHz |
| Modulationsverfahren: |
Frequenzmodulation |
| Übertragungskapazität: |
24 (12) Fernsprechkanäle |
| Entwicklung: |
1972 - 1979 |
| Fertigung: |
1979 - 1989, 1027 Geräte |
|
|

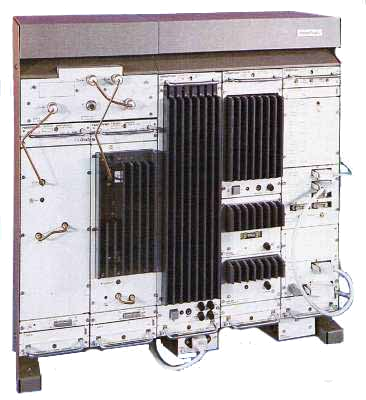

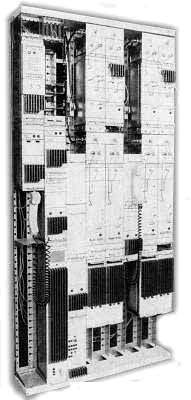

Digitales Richtfunkgerätesystem zur Übertragung von 8 Mbit (120 Fernsprechkanälen), Beginn der dritten Gerätegenaration in Radeberg.
Entwickelt für ein Richtfunknetz der NVA. Eingesetzt ab 1986 auf sechs Strecken (13 Funkfelder) im Netz der Deutschen Post und in der Richtfunkachse der NVA (2 Funkfelder) und in den nordböhmischen Bergbaugebieten der CSSR.
| Frequenzbereich: |
2 GHz |
| Modulationsverfahren: |
Digitale Modulation 4-PSK |
| Übertragungskapazität: |
120 Fernsprechkanäle |
| Entwicklung: |
1978 - 1983 |
| Fertigung: |
1984 - 1989, ca. 5 Mio Mark |
|
|
Digitales Richtfunkgerät mit integriertem Multiplexer für 704 kbit/s (10 Fernsprechkanäle). Das Gerät ist außerordentlich flexibel. Einem größeren Absatzerfolg stand nur der Frequenzbereich unterhalb 1 GHz im Wege, der international nicht gefragt war. Einsatz im Inland bei MfS und NVA sowie in einer Strecke des Kombinates Zeiss Jena, überwiegend jedoch im Export nach Bulgarien, Kuba, Jemen, Algerien und in andere afrikanische Länder.
| Frequenzbereich: |
300/400/800 MHz |
| Modulationsverfahren: |
Digitale Modulation 4-PSK |
| Übertragungskapazität: |
10 Fernsprech- oder 10 Datenkanäle |
| Entwicklung: |
1983 - 1986 |
| Fertigung: |
1986 - 1990, ca.300 Geräte |
|
|
Digitales Richtfunkgerät mit einer Übertragungskapazität von 2 Mbit/s oder 30 Fernsprechkanälen. Um die Forderung des Nachweises einer hohen Übertragungssicherheit zu erfüllen wurden 1989 36 Fertigungsmuster einem Zuverlässigkeitstest von 3 Monaten unterzogen. Damit wurde zwar die Entwicklung abgeschlossen, zu einer regulären Fertigung kam es aber nicht mehr.
| Frequenzbereich: |
400/800 MHz |
| Modulationsverfahren: |
Digitale Modulation 4-PSK |
| Übertragungskapazität: |
30 Fernsprechkanäle oder 1 Datenkanal |
| Entwicklung: |
1987 - 1990 |
| Fertigung: |
1989, 36 Geräte |
|
|
